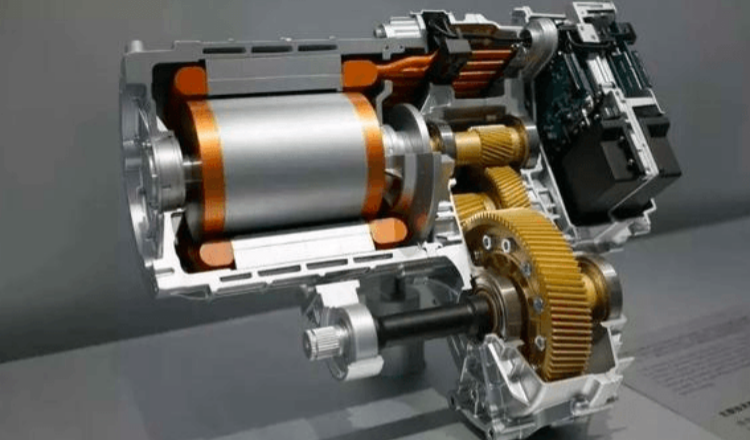

一、核心作用原理
永磁电机的动力输出依赖转子磁钢产生的均匀气隙磁场，电控系统依据标准磁场参数精准匹配电流、电压输出，实现高效电能-机械能转换。
单台电机通常搭载20-50片磁钢，若各磁钢剩磁数值参差不齐、磁场疏密不均，会直接导致电机气隙磁密分布畸变、磁场对称性被破坏。此时电控系统无法实现最优矢量控制，绕组电流输出与磁场匹配失衡，有效电磁利用率大幅下降，无用热损耗、磁损耗、铁损持续增加，整车单位电量行驶里程降低，续航随之缩减。
二、剩磁一致性差对续航的核心影响机制
1. 电磁效率下降，稳态能耗升高
剩磁偏差会造成转子局部磁场过强、局部磁场偏弱，电机运行时定子与转子磁场耦合紊乱，产生额外的谐波损耗与磁滞损耗。
常规工况下，磁场不均匀会让电机始终偏离最优高效工作点，相同输出扭矩下需要消耗更多电池电能。
行业数据表明，磁钢磁通一致性偏差超标，可直接导致电机整体效率下降3%-8%，在城市常规通勤工况下，整车续航里程会同步缩水4%-6%。
2. 转矩脉动加剧，动态工况能耗激增
剩磁不一致会引发电机输出转矩周期性波动，产生明显转矩脉动。车辆加速、爬坡、匀速微调等动态行驶场景中，转矩波动会被进一步放大，出现动力顿挫、振动噪音增大的现象。
为抵消转矩波动、维持行驶平顺性，电控系统会持续动态补偿电流，频繁的电流调节会产生大量额外电损耗。尤其高速行驶工况下，电机高转速运行，磁场紊乱带来的谐波损耗呈指数级上升，是新能源汽车高速续航“腰斩”的重要诱因之一。
3. 温升升高恶性循环，进一步加剧能耗损耗
磁场紊乱引发的各类附加损耗会全部转化为热能，导致电机定子、转子温升异常升高。高温环境下，磁钢会发生可逆磁衰减，剩磁进一步弱化，磁场均匀度持续变差，形成“一致性差→损耗大→温升高→磁衰加剧→能耗更高”的恶性循环。
同时，电机高温会触发整车热管理系统高频工作，消耗电池电量用于散热，间接压缩整车续航里程。
4. 长期磁衰不均，续航逐年衰减加速
剩磁一致性差的磁钢，局部磁场薄弱区域抗退磁能力显著下降，车辆长期充放电、高低温循环、大电流过载运行后，薄弱磁钢会出现不可逆磁衰减，且各磁钢磁衰速率不一致。
随着用车时长增加，电机磁场不对称性持续恶化，电机效率逐年降低。数据显示，磁钢剩磁一致性不达标的电机，年磁衰率可超1%，对应整车续航每年缩水2%-3%，远高于一致性合格的电机产品。
三、量化影响与工况差异
行业量产标准中，新能源汽车驱动电机磁钢单片间剩磁偏差需控制在±1%以内，总成磁通一致性偏差需≤2%，超出该范围续航损耗会显著凸显，具体工况影响差异明显：
1.低速城市工况：
损耗以基础磁损、铜损为主，续航衰减相对平缓，偏差超标时续航降低3%-5%；
2.高速巡航工况：
谐波损耗、风阻耦合损耗叠加，效率衰减最显著，一致性偏差过大可导致高速续航缩水10%以上；
3.重载爬坡工况：
大电流输出下退磁风险升高，磁衰不均问题加剧，动力冗余下降，能耗大幅增加。
对标优质一致性磁钢匹配的电机，可实现电机综合效率提升5%-10%，整车能耗降低8%-15%，相同电池容量下续航达成率大幅提升。
四、衍生问题间接影响续航表现
除直接能耗损耗外，剩磁一致性差还会引发一系列衍生问题，间接拖累续航：
一是电机振动、噪音增大，整车NVH性能下降，部分电控策略会主动限制电机输出功率以抑制振动，导致动力利用率降低、能耗升高；
二是电机局部应力不均，轴承、转子损耗加剧，机械传动损耗小幅增加；
三是批量生产中电机性能离散度大，车企无法统一标定最优电控参数，只能采用保守控制策略，牺牲整体能效换取整车稳定性。
五、行业优化控制方案
1. 原材料精准分选
量产环节对磁钢逐片检测剩磁、磁通、矫顽力参数，严格按照±1%偏差标准分选配组，保证单台电机所有磁钢性能高度一致，从源头规避磁场畸变问题。
2. 结构与工艺优化
采用V型、W型磁钢对称排布结构，优化转子磁路设计，抵消微小磁性能偏差；通过高温稳磁工艺预处理磁钢，降低后期使用过程中的磁衰差异，保障长期一致性。
3. 电控算法补偿优化
通过电机出厂磁通标定，针对微小一致性偏差做矢量算法补偿，优化电流调制策略，降低转矩脉动与谐波损耗，最大限度挽回续航损耗。
磁钢剩磁一致性是决定新能源汽车电机能效、续航稳定性的基础性核心指标。一致性达标可保障电机磁场均匀、能效最优，充分释放电池续航潜力；而一致性偏差超标，会通过“电磁损耗增加、转矩波动耗能、温升恶性循环、长期磁衰加速”四大路径，持续降低整车续航，且高速、动态工况损耗更为突出。
